Questions travaux maçonnerie : Ouverture mur entre salon et cuisine décalage des IPN
Bonjour à tous.
Je fais une ouverture entre mon salon et ma cuisine, un mur porteur de pierres de 53cm, je vais mettre à la place des IPN de L 4m10 x larg 22cm x h 21cm x ep 1cm.
La question que je me pose c'est que le plafond de mon salon est plus haut que celui de ma cuisine, soit je mets les deux IPN à la même hauteur ou est-ce possible en décalage par rapport à mes plafonds.
Merci à vous.
Je fais une ouverture entre mon salon et ma cuisine, un mur porteur de pierres de 53cm, je vais mettre à la place des IPN de L 4m10 x larg 22cm x h 21cm x ep 1cm.
La question que je me pose c'est que le plafond de mon salon est plus haut que celui de ma cuisine, soit je mets les deux IPN à la même hauteur ou est-ce possible en décalage par rapport à mes plafonds.
Merci à vous.
04 octobre 2014 à 15:31
Pose IPN conseil 1
Ouverture mur entre salon et cuisine décalage des IPN
Bonjour.
A ce niveau de section (22x21), ce sont des profils H.? Il serait préférable qu'ils soient posés au même niveau et reliés, bien que la charge possible pour ce produit soit très importante.
Mais, on ne connaît la charge à supporter...
Cordialement.
A ce niveau de section (22x21), ce sont des profils H.? Il serait préférable qu'ils soient posés au même niveau et reliés, bien que la charge possible pour ce produit soit très importante.
Mais, on ne connaît la charge à supporter...
Cordialement.
06 octobre 2014 à 16:18
Pose IPN conseil 2
Ouverture mur entre salon et cuisine décalage des IPN
Merci pour la réponse.
Poids de charge du mur 5.975 kg sans les planches en bois et toiture.si je veux mettre mon H à niveau du plafond de la cuisine je ne peux pas mettre de basting de soutien dans le mur je dois les mettre en longueur et faire une saignée dans un premier temps pour la première poutrelle et après l'autre je ne sais pas comment faire !!!!.
ET pour les poteaux porteurs dois-je les faire avant comme ça les H sont de suite à niveau ou après !!
Voici les photos :
Pour agrandir les images, cliquez dessus.
Poids de charge du mur 5.975 kg sans les planches en bois et toiture.si je veux mettre mon H à niveau du plafond de la cuisine je ne peux pas mettre de basting de soutien dans le mur je dois les mettre en longueur et faire une saignée dans un premier temps pour la première poutrelle et après l'autre je ne sais pas comment faire !!!!.
ET pour les poteaux porteurs dois-je les faire avant comme ça les H sont de suite à niveau ou après !!
Voici les photos :
Pour agrandir les images, cliquez dessus.
08 octobre 2014 à 15:54
Pose IPN conseil 3
Ouverture mur entre salon et cuisine décalage des IPN

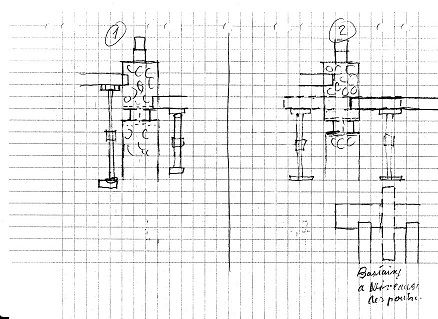

Suite les deux solutions.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
08 octobre 2014 à 16:40
Pose IPN conseil 4
Ouverture mur entre salon et cuisine décalage des IPN
Bonjour,
Des calculs de charge, (même à la louche) tenant compte de l'existant à supporter, doivent être estimés.
Le coefficient de majoration pour sécurité étant de x8 au minimum.
Personnellement et en fonction de ce que je viens d'écrire ci-dessus, je proposerai trois poutrelles posées au même niveau et reliées par des plats (en conséquence) transversaux soudés - tous les 50cms environ.
Bien évidemment les extrémités (rentrantes = 25 cms) de l'ensemble seront supportées par des poteaux en béton ( 68 x 25) avec armatures adaptées à la charge. Ces derniers permettant (compromis) de supporter la largeur mise en œuvre (3 x 22 + 2), et donc débordante d'environ 15 cms à répartir soit de part et d'autre, soit côté cuisine.
Cordialement.
Des calculs de charge, (même à la louche) tenant compte de l'existant à supporter, doivent être estimés.
Le coefficient de majoration pour sécurité étant de x8 au minimum.
Personnellement et en fonction de ce que je viens d'écrire ci-dessus, je proposerai trois poutrelles posées au même niveau et reliées par des plats (en conséquence) transversaux soudés - tous les 50cms environ.
Bien évidemment les extrémités (rentrantes = 25 cms) de l'ensemble seront supportées par des poteaux en béton ( 68 x 25) avec armatures adaptées à la charge. Ces derniers permettant (compromis) de supporter la largeur mise en œuvre (3 x 22 + 2), et donc débordante d'environ 15 cms à répartir soit de part et d'autre, soit côté cuisine.
Cordialement.
09 octobre 2014 à 02:08
Pose IPN conseil 5
Ouverture mur entre salon et cuisine décalage des IPN
Bonjour.
Oui trois poutrelles, mais j'avais envie de couler du béton entre mais deux poutrelles avec ferraille, pour mais deux poteaux (53x30) avec chainage de (15x20).
Merci.
Oui trois poutrelles, mais j'avais envie de couler du béton entre mais deux poutrelles avec ferraille, pour mais deux poteaux (53x30) avec chainage de (15x20).
Merci.
09 octobre 2014 à 09:12
Pose IPN conseil 6
Ouverture mur entre salon et cuisine décalage des IPN
Bonjour;
Le béton n'a de solidité que parce qu'il est incorporé d'armatures (fers à béton ), calculés et adaptés dans les constructions selon les contraintes calculées.
Alors deux poutrelles, pourquoi pas mais en les complémentant par un ferraillage béton (costaud) entre les deux "H".
iutenligne.net génie civil béton armé
Cordialement.
Le béton n'a de solidité que parce qu'il est incorporé d'armatures (fers à béton ), calculés et adaptés dans les constructions selon les contraintes calculées.
Alors deux poutrelles, pourquoi pas mais en les complémentant par un ferraillage béton (costaud) entre les deux "H".
iutenligne.net génie civil béton armé
Cordialement.
11 octobre 2014 à 23:24
