Question Forum Maçonnerie : Solution de coffrage
Bonjour.
Je suis étudiant en BTS et j'aimerai avoir quelques conseils ou plutôt quelques idées pour m'aider à coffrer une coque de pile de pont.
J'ai trouvé quelques solutions mais mon prof m'a dit qu'elles n'étaient pas possible à cause de la poussée du béton.
Merci de m'aider s'il vous plait.
Pour agrandir les images, cliquez dessus.
Je suis étudiant en BTS et j'aimerai avoir quelques conseils ou plutôt quelques idées pour m'aider à coffrer une coque de pile de pont.
J'ai trouvé quelques solutions mais mon prof m'a dit qu'elles n'étaient pas possible à cause de la poussée du béton.
Merci de m'aider s'il vous plait.
Pour agrandir les images, cliquez dessus.
22 février 2018 à 11:05
Réponse 1 du forum maçonnerie
Solution de coffrage
Bonjour alexis83210,
Dans un premier temps, je ne comprends pas bien les termes que vous employez. A mon sens une coque serait plutôt une pièce venant chapeauter l'ouvrage pour le recouvrir.
Si c'est la couronne entourée de rouge que vous voulez fabriquer dans votre "moule", coffrage, de mon temps on appelait ça une bague ou en plus petit format une rehausse.
Si vous considérez que votre coffrage doit servir 200x, il faudra en passer par un coffrage métallique qui sera exécuté dans un atelier de charpente métallique.
Le travail sera d'abord tracé au sol, l'épure, échelle 1. C'est à partir de là que les serruriers travailleront pour réaliser ce coffrage qui sera constitué de X pièces intérieures et X pièces extérieures suivant poids et possibilité de manipulation sur aire de préfabrication. Tous ces panneaux seront boulonnés.
Pour les courbures elles seront exécutées sur des plieuses et les renforts sur des cintreuses. Les tôles courbées seront soudées aux renforts. Les renforts auront été préalablement percés pour leur assemblage.
Abandonnez toute idée de coffrage bois pour un travail de cet ampleur.
J'espère avoir été utile à votre questionnement. Cordialement, M37
Dans un premier temps, je ne comprends pas bien les termes que vous employez. A mon sens une coque serait plutôt une pièce venant chapeauter l'ouvrage pour le recouvrir.
Si c'est la couronne entourée de rouge que vous voulez fabriquer dans votre "moule", coffrage, de mon temps on appelait ça une bague ou en plus petit format une rehausse.
Si vous considérez que votre coffrage doit servir 200x, il faudra en passer par un coffrage métallique qui sera exécuté dans un atelier de charpente métallique.
Le travail sera d'abord tracé au sol, l'épure, échelle 1. C'est à partir de là que les serruriers travailleront pour réaliser ce coffrage qui sera constitué de X pièces intérieures et X pièces extérieures suivant poids et possibilité de manipulation sur aire de préfabrication. Tous ces panneaux seront boulonnés.
Pour les courbures elles seront exécutées sur des plieuses et les renforts sur des cintreuses. Les tôles courbées seront soudées aux renforts. Les renforts auront été préalablement percés pour leur assemblage.
Abandonnez toute idée de coffrage bois pour un travail de cet ampleur.
J'espère avoir été utile à votre questionnement. Cordialement, M37
22 février 2018 à 17:05
Réponse 2 du forum maçonnerie
Solution de coffrage

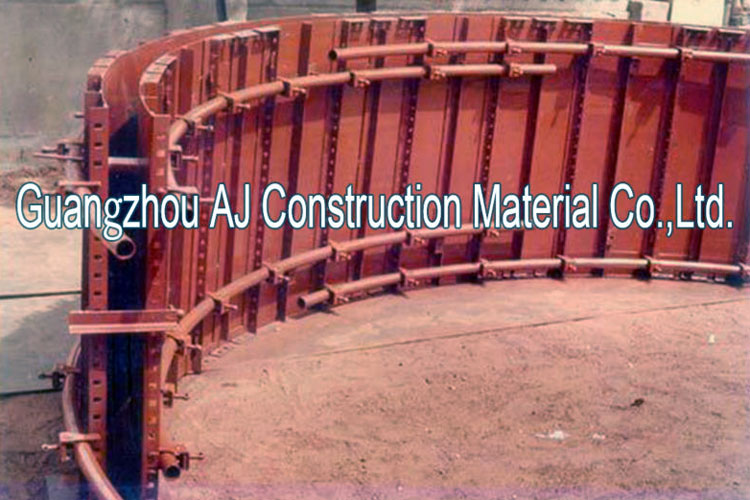

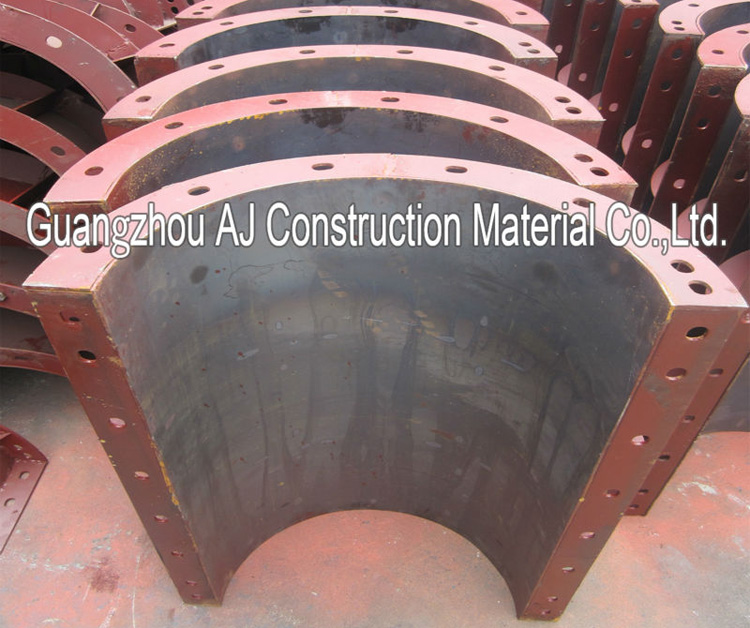

Complément : Images de principe.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
22 février 2018 à 17:29
Réponse 3 du forum maçonnerie
Solution de coffrage
Bonjour alexis83210. On hésite souvent à répondre aux divers questionnements relatifs à des problèmes techniques posés par des étudiants ou lycéens. La plupart du temps il n'y a aucun retour, aucun remerciement, bien que cela fasse partie des règles d'usage des forums d'entraide bricolage.
Vous mentionnez un BTS, mais sans préciser la spécialité.
La question posée ne concerne pas du bricolage et votre équipe pédagogique attend que vous fassiez une recherche poussée.
L'ami Maçon37 vous a mis sur la voie d'une solution industrielle, à vous de l'approfondir.
Par contre, outre les recherches technologiques qu'il vous faut entreprendre, il faut que vous fassiez un très sérieux effort en orthographe. Il y a bien trop de fautes que vous pouvez corriger vous même, ne serait-ce qu'en connaissant vos faiblesses, accord des participes, conjugaison, écriture des mots (la pousser, quelle horreur), les apostrophes, le vocabulaire du métier, etc.
En gros, relisez vous, doutez, et corrigez. Bref, fignolez l'orthographe comme on espère que vous pratiquerez votre métier, avec conscience professionnelle à tout moment.
Cordialement.
Message du modérateur :
Bonjour GL, la question vient d'être corrigée.
Cordialement. Patrice
Vous mentionnez un BTS, mais sans préciser la spécialité.
La question posée ne concerne pas du bricolage et votre équipe pédagogique attend que vous fassiez une recherche poussée.
L'ami Maçon37 vous a mis sur la voie d'une solution industrielle, à vous de l'approfondir.
Par contre, outre les recherches technologiques qu'il vous faut entreprendre, il faut que vous fassiez un très sérieux effort en orthographe. Il y a bien trop de fautes que vous pouvez corriger vous même, ne serait-ce qu'en connaissant vos faiblesses, accord des participes, conjugaison, écriture des mots (la pousser, quelle horreur), les apostrophes, le vocabulaire du métier, etc.
En gros, relisez vous, doutez, et corrigez. Bref, fignolez l'orthographe comme on espère que vous pratiquerez votre métier, avec conscience professionnelle à tout moment.
Cordialement.
Message du modérateur :
Bonjour GL, la question vient d'être corrigée.
Cordialement. Patrice
22 février 2018 à 23:26
Réponse 4 du forum maçonnerie
Solution de coffrage
Bonjour GL et toute l'équipe,
1° C'est vrai que pour les retours, c'est plutôt rare. Dommage. Est-ce que par hasard notre société de consommation y serait pour quelque chose ??? Pourtant, merci c'est 5 lettres aussi...
2° personnellement ; je ne porte pas de jugement sur l'orthographe car s'il n'y avait pas le correcteur sur l'ordi... Mais là aussi un petit effort ne gâche rien... Surtout pour nos jeunes, pensez à vos lettres d'embauche manuscrites bon sang. Si les CV se font sur l'ordi, je connais bon nombre d'employeurs dans le bâtiment et la mécanique en général qui demandent encore des lettres de motivation manuscrites. Et de plus, que notre langue est belle. Une langue bien écrite est mieux parlée. J'avais un prof de français qui nous faisait écrire (sous forme de dictée), et lire devant les potes du R. DEVOS. Quelle rigolade pendant ses cours, mais que ce Mr était bon pédagogue et en plus respecté comme pas possible.
Allez les jeunes on est là pour vous aider mais il faut vous réveiller.
Cordialement, M37.
1° C'est vrai que pour les retours, c'est plutôt rare. Dommage. Est-ce que par hasard notre société de consommation y serait pour quelque chose ??? Pourtant, merci c'est 5 lettres aussi...
2° personnellement ; je ne porte pas de jugement sur l'orthographe car s'il n'y avait pas le correcteur sur l'ordi... Mais là aussi un petit effort ne gâche rien... Surtout pour nos jeunes, pensez à vos lettres d'embauche manuscrites bon sang. Si les CV se font sur l'ordi, je connais bon nombre d'employeurs dans le bâtiment et la mécanique en général qui demandent encore des lettres de motivation manuscrites. Et de plus, que notre langue est belle. Une langue bien écrite est mieux parlée. J'avais un prof de français qui nous faisait écrire (sous forme de dictée), et lire devant les potes du R. DEVOS. Quelle rigolade pendant ses cours, mais que ce Mr était bon pédagogue et en plus respecté comme pas possible.
Allez les jeunes on est là pour vous aider mais il faut vous réveiller.
Cordialement, M37.
23 février 2018 à 10:28
Réponse 5 du forum maçonnerie
Solution de coffrage
Bonjour Maçon37. S'il n'y avait que les lettres d'embauche, mais il y a aussi dans le cadre de ce BTS et d'autres examens ou formations de niveau III (voire plus) des rapports divers, stages, thèmes industriels, bref beaucoup d'écrits dans lesquels le candidat doit montrer qu'il possède les éléments de la langue permettant à terme d'exercer des responsabilités d'encadrement.
Pour cela évidemment il faut travailler, et ainsi connaitre et appliquer les règles élémentaires non acquises en leur temps n'est pas bien difficile, question de volonté.
Nul ne doute qu'Alexis tiendra compte de ces remarques gentilles pour progresser à l'écrit. Pour les technologies du métier c'est à vous de jouer. Ou plutôt à Alexis de travailler en conséquence avec quelques coups de pouce ponctuels que les contributeurs du forum peuvent apporter.
Bien cordialement.
Pour cela évidemment il faut travailler, et ainsi connaitre et appliquer les règles élémentaires non acquises en leur temps n'est pas bien difficile, question de volonté.
Nul ne doute qu'Alexis tiendra compte de ces remarques gentilles pour progresser à l'écrit. Pour les technologies du métier c'est à vous de jouer. Ou plutôt à Alexis de travailler en conséquence avec quelques coups de pouce ponctuels que les contributeurs du forum peuvent apporter.
Bien cordialement.
23 février 2018 à 11:04
Réponse 6 du forum maçonnerie
Solution de coffrage
Bonjour Maçon37. CQFD, le savoir vivre n'est pas toujours de mise dans les forums ; encore une fois ici.
On espère malgré tout qu'Alexis nous démontre le contraire.
Cordialement.
On espère malgré tout qu'Alexis nous démontre le contraire.
Cordialement.
