Conseils travaux maçonnerie : Réduction de mon garage

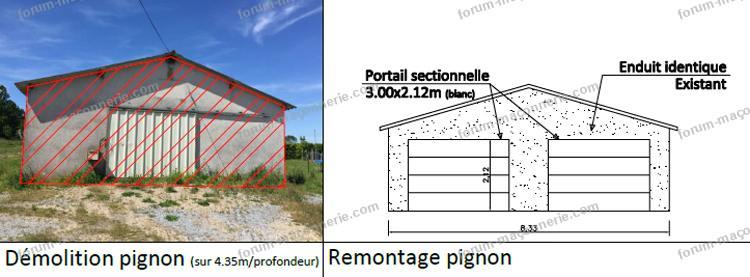

Bonjour.
Je veux réduire mon garage de quelques mètres.
Je vais donc créer un nouveau pignon.
Je me pose la question de comment je peux lier le pignon au autres mur ? Au niveau du chainage ?
Je veux faire le pignon avant la poutre pour faire plus simple au niveau de la charpente.
Merci.
Pour agrandir l'image, cliquez dessus.
Je veux réduire mon garage de quelques mètres.
Je vais donc créer un nouveau pignon.
Je me pose la question de comment je peux lier le pignon au autres mur ? Au niveau du chainage ?
Je veux faire le pignon avant la poutre pour faire plus simple au niveau de la charpente.
Merci.
Pour agrandir l'image, cliquez dessus.
05 avril 2020 à 10:07
Réponse 1 forum travaux maçonnerie
Réduction de mon garage
Bonjour jos44,
Il me faudrait quelques détails en sup. Que voulez-vous faire précisément... ?
Je comprends que vous avez un grand garage et que vous voulez agrandir votre habitation... Vous voulez scinder ce local au niveau de la ferme que l'on aperçoit au milieu de la photo...
Voulez-vous faire dans la partie avant du locatif ou est-ce juste une extension de votre habitation principale ?
Vous parlez de pignon... Un pignon est un mur porteur pris avec les fondations au moment de la construction.
Vous devez comprendre que j'ai besoin de plus de renseignements pour tenter de vous donner un coup "d'idée".
A défaut de coup de main.
.
Dans l'attente de votre réponse, cordialement, M37 confiné !!!
Il me faudrait quelques détails en sup. Que voulez-vous faire précisément... ?
Je comprends que vous avez un grand garage et que vous voulez agrandir votre habitation... Vous voulez scinder ce local au niveau de la ferme que l'on aperçoit au milieu de la photo...
Voulez-vous faire dans la partie avant du locatif ou est-ce juste une extension de votre habitation principale ?
Vous parlez de pignon... Un pignon est un mur porteur pris avec les fondations au moment de la construction.
Vous devez comprendre que j'ai besoin de plus de renseignements pour tenter de vous donner un coup "d'idée".
A défaut de coup de main.
.Dans l'attente de votre réponse, cordialement, M37 confiné !!!
05 avril 2020 à 14:44
Réponse 2 forum travaux maçonnerie
Réduction de mon garage
Nous allons construire une maison neuve sur le terrain et du coup le bâtiment est trop près.
On souhaiterait démolir la partie après la ferme.
Merci pour votre réponse.
On souhaiterait démolir la partie après la ferme.
Merci pour votre réponse.
05 avril 2020 à 15:12
Réponse 3 forum travaux maçonnerie
Réduction de mon garage

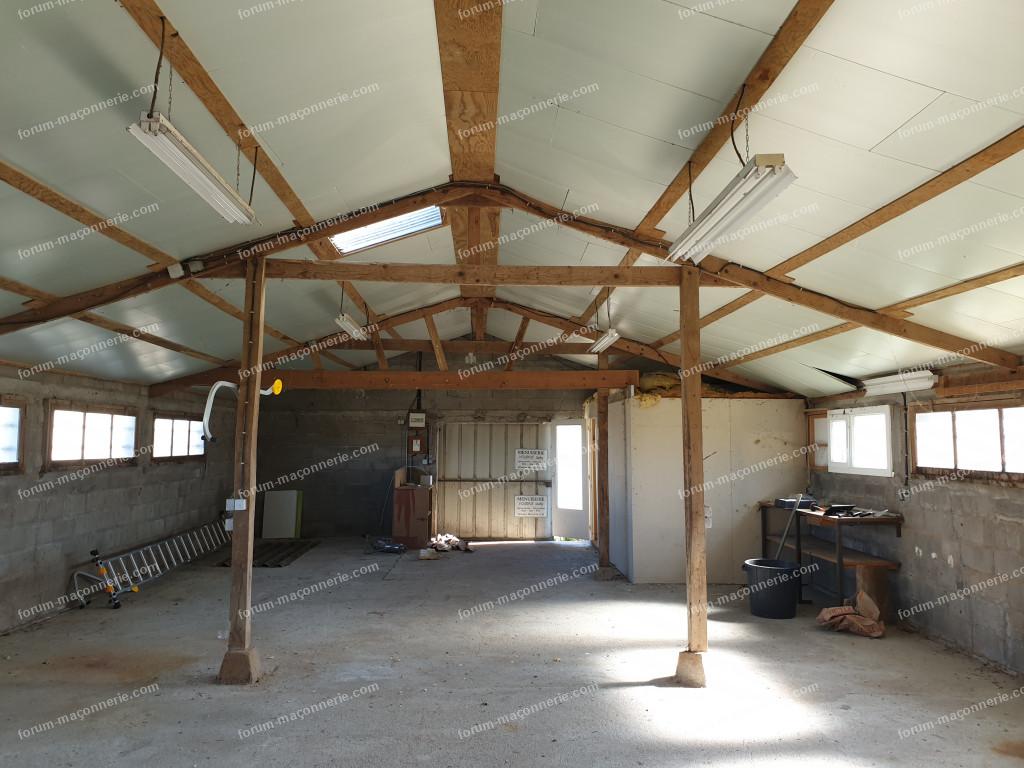

Voici la photo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
05 avril 2020 à 15:29
Réponse 4 forum travaux maçonnerie
Réduction de mon garage
Magnifique, et avec photo, super...
Il faut donc impérativement conserver cette ferme car elle, elle est porteur. Vous prévoyez de faire une double ouverture, donc je vous propose la méthode suivante :
1° Partir du centre de la poutre, et ouvrir dans le béton existant un carré de 1 m X 1 m sur 1 m de profondeur (je ne connais pas la nature du terrain donc ce n'est qu'une idée de principe). Vous allez donc obtenir un premier dé de fondation d'une épaisseur de 30 à 40 cm.
2° Sur ce dé, il serait bon de couler une longrine (poutre posant sur le sol, mais qui porterait également à ces extrémités sur la fondation actuelle après sciage de la dalle).
3° Sur cette longrine, poser des éléments préfabriqués type poteau ou boisseaux à l'aplomb de votre ferme pour la maintenir en son centre, car la façade n'existe plus et le chaînage étant rompu, il y a risque de déformation de la charpente.
4° Ensuite il y aura aussi possibilité de lier les linteaux des portes garage avec ce poteau central.
Le reste n'est que remplissage autour des portes. Parpaings de 15 maxi pour ne pas trop surcharger la longrine.
Bien entendu tout cet ensemble doit être ferraillé de façon correcte et les liaisons entre les différents éléments doivent être respectées.
Ceci est un discours et je ne suis pas un littéraire guéri, si je n'ai pas été clair, je reste à votre disposition avec quelques petits dessins.
Cordialement, M37.
Il faut donc impérativement conserver cette ferme car elle, elle est porteur. Vous prévoyez de faire une double ouverture, donc je vous propose la méthode suivante :
1° Partir du centre de la poutre, et ouvrir dans le béton existant un carré de 1 m X 1 m sur 1 m de profondeur (je ne connais pas la nature du terrain donc ce n'est qu'une idée de principe). Vous allez donc obtenir un premier dé de fondation d'une épaisseur de 30 à 40 cm.
2° Sur ce dé, il serait bon de couler une longrine (poutre posant sur le sol, mais qui porterait également à ces extrémités sur la fondation actuelle après sciage de la dalle).
3° Sur cette longrine, poser des éléments préfabriqués type poteau ou boisseaux à l'aplomb de votre ferme pour la maintenir en son centre, car la façade n'existe plus et le chaînage étant rompu, il y a risque de déformation de la charpente.
4° Ensuite il y aura aussi possibilité de lier les linteaux des portes garage avec ce poteau central.
Le reste n'est que remplissage autour des portes. Parpaings de 15 maxi pour ne pas trop surcharger la longrine.
Bien entendu tout cet ensemble doit être ferraillé de façon correcte et les liaisons entre les différents éléments doivent être respectées.
Ceci est un discours et je ne suis pas un littéraire guéri, si je n'ai pas été clair, je reste à votre disposition avec quelques petits dessins.
Cordialement, M37.
05 avril 2020 à 17:00
Réponse 5 forum travaux maçonnerie
Réduction de mon garage
Dessin de principe. Mais aussi, vous pouvez réaliser tous ces travaux depuis l'intérieur (pratique en période de confinement
) et casser la partie à démolir au dernier moment.
Voir au niveau de votre mairie, il vous faut une autorisation de travaux ou permis de démolir. Question législation je suis un peu à côté de la plaque.
Bonne soirée. Tenons le coup il y a encore plein de bricolage à faire, l'idiot qui a inventé le travail ne l'a pas fini....
M37
Pour agrandir l'image, cliquez dessus.
) et casser la partie à démolir au dernier moment.Voir au niveau de votre mairie, il vous faut une autorisation de travaux ou permis de démolir. Question législation je suis un peu à côté de la plaque.
Bonne soirée. Tenons le coup il y a encore plein de bricolage à faire, l'idiot qui a inventé le travail ne l'a pas fini....
M37
Pour agrandir l'image, cliquez dessus.
05 avril 2020 à 17:35
Réponse 6 forum travaux maçonnerie
Réduction de mon garage
Bonjour à toutes et à tous.
Information à cet emplacement du forum maçonnerie sera publiée l’image du jour BricoVidéo.
À ce jour 72 469 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus..
BricoVidéo image du jour. Coronavirus à Paris la Tour Eiffel en période de confinement. Photo Patrice Faro. Canon EOS 5D Mark II. Objectif Zoom Canon 17-40.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Reportage photo sur Paris en période de confinement
Coronavirus, conseils fabrication d'un masque de protection alternatif : Photos fabrication masque
Bon confinement prenez soin de vous et de vos proches.
Courage à toutes et à tous, cordialement l'équipe de Bricovidéo.
Information à cet emplacement du forum maçonnerie sera publiée l’image du jour BricoVidéo.
À ce jour 72 469 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus..
BricoVidéo image du jour. Coronavirus à Paris la Tour Eiffel en période de confinement. Photo Patrice Faro. Canon EOS 5D Mark II. Objectif Zoom Canon 17-40.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Reportage photo sur Paris en période de confinement
Coronavirus, conseils fabrication d'un masque de protection alternatif : Photos fabrication masque
Bon confinement prenez soin de vous et de vos proches.
Courage à toutes et à tous, cordialement l'équipe de Bricovidéo.
05 avril 2020 à 17:53
Réponse 7 forum travaux maçonnerie
Réduction de mon garage
Merci pour votre réponse.
Je pensais faire une semelle filante renforcé en 15*35 pour faire une section 25*50.
Monter le pignon et une fois arrivé aux poutres couper la charpente cela ne marcherait pas ?
Je vous joins une photo pour vous montrer que la charpente tient avec des poteaux autrement donc je pense qu'il n'y a pas trop de risque qu'elle bouge.
Questions législations c'est déjà réglé. ;)
Ouais courage pendant le confinement même si je travaille toujours ;) faut bien nourrir la population française.
Je pensais faire une semelle filante renforcé en 15*35 pour faire une section 25*50.
Monter le pignon et une fois arrivé aux poutres couper la charpente cela ne marcherait pas ?
Je vous joins une photo pour vous montrer que la charpente tient avec des poteaux autrement donc je pense qu'il n'y a pas trop de risque qu'elle bouge.
Questions législations c'est déjà réglé. ;)
Ouais courage pendant le confinement même si je travaille toujours ;) faut bien nourrir la population française.
05 avril 2020 à 17:54
Réponse 8 forum travaux maçonnerie
Invité
Réduction de mon garage
Invité
Avec la photo...
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
05 avril 2020 à 17:55
Réponse 9 forum travaux maçonnerie
Réduction de mon garage
Sur la photo 1, on ne voit qu'un poteau. Et franchement je n'y avait pas fait attention.
Oui pour cette semelle, mais il faut qu'elle soit posée sur les autres fondations, voire prolongée au delà sur l'extérieur et retomber de part et d'autre pour lier l'ensemble Et éviter tout risque d'écartement.
Ou bien casser les fondations existantes à l'aplomb du futur pignon pour se repiquer aux ferrailles transversalement. Plus délicat mais jouable.
A partir de là vous pourrez reconstituer ce pignon là où vous le désirez. Compte tenu de la dernière photo, je me demande pourquoi les entraits des fermes sont si courts et pourquoi il a été préféré de les faire porter sur des poteaux plutôt que sur les murs. Connaissez-vous la raison ?
Sinon, grand bravo et merci à tous ceux qui bossent. Dans mon coin faire ses courses de premières nécessités ou pas, relève du parcours du combattant. En retraite et fragilisé niveau poumons j'ai privilégié les drives mais il ont en apparence des soucis de réapprovisionnement de produit très courant.
Espérons que tout le monde respecte le confinement pour ne pas faire durer les choses. Bon courage.
Cordialement. M37.
Pour agrandir l'image, cliquez dessus.
Oui pour cette semelle, mais il faut qu'elle soit posée sur les autres fondations, voire prolongée au delà sur l'extérieur et retomber de part et d'autre pour lier l'ensemble Et éviter tout risque d'écartement.
Ou bien casser les fondations existantes à l'aplomb du futur pignon pour se repiquer aux ferrailles transversalement. Plus délicat mais jouable.
A partir de là vous pourrez reconstituer ce pignon là où vous le désirez. Compte tenu de la dernière photo, je me demande pourquoi les entraits des fermes sont si courts et pourquoi il a été préféré de les faire porter sur des poteaux plutôt que sur les murs. Connaissez-vous la raison ?
Sinon, grand bravo et merci à tous ceux qui bossent. Dans mon coin faire ses courses de premières nécessités ou pas, relève du parcours du combattant. En retraite et fragilisé niveau poumons j'ai privilégié les drives mais il ont en apparence des soucis de réapprovisionnement de produit très courant.
Espérons que tout le monde respecte le confinement pour ne pas faire durer les choses. Bon courage.
Cordialement. M37.
Pour agrandir l'image, cliquez dessus.
05 avril 2020 à 23:26
Réponse 10 forum travaux maçonnerie
Réduction de mon garage
Merci pour votre réponse.
Je vais partir sur la solution 2 et en cas d'impossibilité je partirai sur la 1.
Fondation question réglée.
Concernant le reste je comptais mettre des agglo angles pour faire les poteaux ce qui ferait 6 poteaux chaque trait noir.
Avec une reprise directement sur le chainage horizontal pour remplacer les linteaux.
nouveau document microsoft word 3 .docx
Je vais partir sur la solution 2 et en cas d'impossibilité je partirai sur la 1.
Fondation question réglée.
Concernant le reste je comptais mettre des agglo angles pour faire les poteaux ce qui ferait 6 poteaux chaque trait noir.
Avec une reprise directement sur le chainage horizontal pour remplacer les linteaux.
nouveau document microsoft word 3 .docx
06 avril 2020 à 16:43
Réponse 11 forum travaux maçonnerie
Réduction de mon garage
Concernant les entraits des fermes : Ancien poulailler transformé en atelier de menuiserie et qui maintenant va être transformé en garage pour particulier.
06 avril 2020 à 16:44
Réponse 12 forum travaux maçonnerie
Réduction de mon garage
Oui c'est tout à fait jouable comme ça.
Bien lier les fers entre eux avec des équerres pour avoir une bonne continuité semelle / poteaux / chaînage.
Bizarre ces modifications.... Bref on ne comprend pas toujours tout !
Cordialement, M37.
Bien lier les fers entre eux avec des équerres pour avoir une bonne continuité semelle / poteaux / chaînage.
Bizarre ces modifications.... Bref on ne comprend pas toujours tout !
Cordialement, M37.
06 avril 2020 à 18:58
Réponse 13 forum travaux maçonnerie
Réduction de mon garage
Un très grand merci pour votre aide. :)
Par contre pour les poteaux sur les côtés j'ai 0.665m à respecter sachant qu'un parpaing ça fait 0.5.
Je vais galérer :/ la même chose au mieux je ne pourrais pas croiser les parpaings à la pose. :/
Avez-vous une solution ?
Par contre pour les poteaux sur les côtés j'ai 0.665m à respecter sachant qu'un parpaing ça fait 0.5.
Je vais galérer :/ la même chose au mieux je ne pourrais pas croiser les parpaings à la pose. :/
Avez-vous une solution ?
07 avril 2020 à 17:56
Réponse 14 forum travaux maçonnerie
Réduction de mon garage
Bonjour jos44,
Votre réponse ne m'est pas parvenue, ou bien j'ai zappé...
La meilleure solution est de ne pas trop bien monter ces parpaings de façon à faire un tranche mal foutue ce qui vous permettra d'accrocher la dessus un faux poteau en béton coffré.
Le béton rentrera dans les parpaings coupés à la disqueuse par exemple et vous aurez ainsi une belle tête franche sur la tranche de votre raccord.
Pour agrandir l'image, cliquez dessus.
Votre réponse ne m'est pas parvenue, ou bien j'ai zappé...
La meilleure solution est de ne pas trop bien monter ces parpaings de façon à faire un tranche mal foutue ce qui vous permettra d'accrocher la dessus un faux poteau en béton coffré.Le béton rentrera dans les parpaings coupés à la disqueuse par exemple et vous aurez ainsi une belle tête franche sur la tranche de votre raccord.
Pour agrandir l'image, cliquez dessus.
16 avril 2020 à 16:02
Réponse 15 forum travaux maçonnerie
Réduction de mon garage
Merci je vais ferrailler le poteau et je vais utiliser des parpaings d'angle pour faire un poteau de l'autre côté.
Concernant l'armature des poteaux, je pensais utiliser celui-ci :
https://www.pointp.fr/p/gros-oeuvre-bpe-voirie-tp/armature-de-chainage-chs210-2ha10-l-6-m-tiges-10-mm-cotes-4x10-A1109123
Ou je dois absolument mettre ceci :
https://www.pointp.fr/p/gros-oeuvre-bpe-voirie-tp/armature-de-poteau-4-filants-10-mm-l-6-m-15x20-cm-A1110438
Pour le chainage/linteau je pensais mettre ça :
https://www.pointp.fr/p/gros-oeuvre-bpe-voirie-tp/chainage-ch-10x10cm-longueur-6m-arm-A1110393
Un grand merci pour votre aide.
Concernant l'armature des poteaux, je pensais utiliser celui-ci :
https://www.pointp.fr/p/gros-oeuvre-bpe-voirie-tp/armature-de-chainage-chs210-2ha10-l-6-m-tiges-10-mm-cotes-4x10-A1109123
Ou je dois absolument mettre ceci :
https://www.pointp.fr/p/gros-oeuvre-bpe-voirie-tp/armature-de-poteau-4-filants-10-mm-l-6-m-15x20-cm-A1110438
Pour le chainage/linteau je pensais mettre ça :
https://www.pointp.fr/p/gros-oeuvre-bpe-voirie-tp/chainage-ch-10x10cm-longueur-6m-arm-A1110393
Un grand merci pour votre aide.
19 avril 2020 à 12:39
Réponse 16 forum travaux maçonnerie
Réduction de mon garage
Bonjour,
Armature de chaînage élévation (zone sism. 1 et 2) L 6m horiz. 4HA7 cadre 10x10cm HA5 espacement 40cm
Conviendra très bien en tant que ferraillage poteau et chaînage.
Cordialement, M37.
Armature de chaînage élévation (zone sism. 1 et 2) L 6m horiz. 4HA7 cadre 10x10cm HA5 espacement 40cm
Conviendra très bien en tant que ferraillage poteau et chaînage.
Cordialement, M37.
19 avril 2020 à 15:06
Réponse 17 forum travaux maçonnerie
Réduction de mon garage
Bonjour,
Merci :)
Pour les rampants je prends ça :
https://www.pointp.fr/p/gros-oeuvre-bpe-voirie-tp/armature-de-chainage-chs210-2ha10-l-6-m-tiges-10-mm-cotes-4x10-A1109123
Un très grand merci pour votre aide. :)
Après le confinement je pourrais faire mon pignon. :)
Merci :)
Pour les rampants je prends ça :
https://www.pointp.fr/p/gros-oeuvre-bpe-voirie-tp/armature-de-chainage-chs210-2ha10-l-6-m-tiges-10-mm-cotes-4x10-A1109123
Un très grand merci pour votre aide. :)
Après le confinement je pourrais faire mon pignon. :)
19 avril 2020 à 16:10
Réponse 18 forum travaux maçonnerie
Réduction de mon garage
Aucun problème avec votre choix.
Sinon vous pouvez faire aussi avec la ferraille du post précédent.
Cordialement. M37.
Sinon vous pouvez faire aussi avec la ferraille du post précédent.
Cordialement. M37.
19 avril 2020 à 17:17
